【使用した型式】 : 二軸スクリューポンプ ＳＱ型
【液体名】 : 液体調味液
目的 Goal
高粘度液を大流量で抜き出し
問題点 The problem
扱っている調味液が約10万cpと高粘度なため、既設のポンプでは目標としている流量(40L/min)を出すには、ポンプへの負荷を軽減させるためにかなり大型のポンプを使用する必要があった。その結果、生産スペースが圧迫されて作業性に影響が出ていた上、使用後の分解洗浄にも時間と労力がかかっていた。
改善点 Improvement points
二軸スクリューポンプSQ型を導入。
吐出圧がスラスト方向(軸に対して平行方向)にかかる構造のため、高粘度液の大流量移送のような吐出圧がかかりやすい条件でも、たわみや振動が発生せずスムーズに移送できるようになった。これにより、従来より小さいサイズ(2S口径)のポンプを速い回転数で使用することで、ポンプの設置スペースを削減しながら狙いの流量を達成することができた。また、使用後の分解洗浄も簡単に行える構造のため、使用後の洗浄の手間も削減できた。

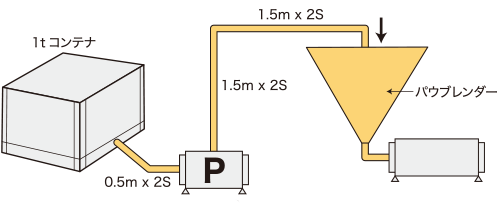

ラインフロー Line flow
使用した製品 The product
二軸スクリューポンプ ＳＱ型
最高3,600rpmの高速運転が可能
